Zone de Texte: Toupie tenonneuse lourde                                                                 155
Zone de Texte: Nouvelle version
Zone de Texte: Toupie lourde TO 2500

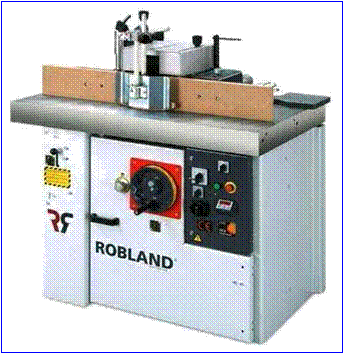

Zone de Texte: Toupie  ROBLAND                                             T 120 S

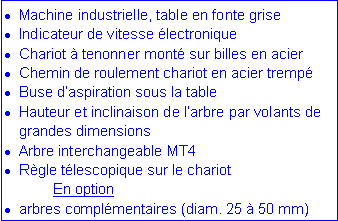

Zone de Texte: Machine industrielle, table en fonte grise
Indicateur de vitesse électronique
Chariot à tenonner monté sur billes en acier
Chemin de roulement chariot en acier trempé
Buse d’aspiration sous la table
Hauteur et inclinaison de l’arbre par volants de grandes dimensions
Arbre interchangeable MT4
Règle télescopique sur le chariot
	En option
arbres complémentaires (diam. 25 à 50 mm)

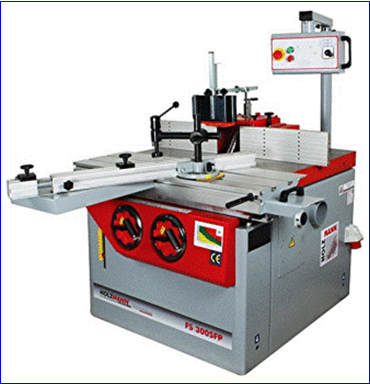

Zone de Texte: Toupie HOLZM      EDFS 300 FPED

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02       E-mail : electro-dendre@skynet.be

Caractéristiques techniques

Dimensions de la table

1100 x 900 mm

Dimensions de la rallonge de table à droite

500 x 320 mm

Dimensions du chariot à tenonner

600 x 300 mm

Longueur du support frontal

2500 mm

Hauteur de travail

850 mm

Distance arbre / bord de table

450 mm

Diamètre de l’arbre interchangeable

50 mm, cône morse MK5

Diamètre rondelles du bol de table

75  110  160  210  260  310  360 mm

Diamètre maxi dans le guide toupie

275 mm

Diamètre maxi dans le carter de tenonnage

400 mm

6 vitesses de rotation

3000  4000  5000  6000  8000  10000 t/min

Moteur à grand rendement

3 x 380 V  -  7 cv  100%

Moteur montée de l’arbre

0,16 cv  100%

Buses d’aspiration

2 x 120 mm

Encombrement L x l x h

2500 x 1000 x 1120

Poids

650 kg

Option

Alimentation en triphasé 230V



Autres toupies

             Multi toupie Moretens

             Toupies

             Toupie et toupie tenonneuse lourde

             Toupies-scies

Table en fonte rectifiée. Arbre interchangeable avec cône morse MK5. Arbre inclinable et monté sur roulements de grande précision pour une vitesse de rotation maximale de 10.000 t/min.

Capacité dans le carter de 275mm. Voyants d’indication de la vitesse de rotation.  6 vitesses

Frein électronique pour arrêt électrodynamique.

Sécurité de travail augmentée grâce au blocage électronique de démarrage de la machine par interrupteur lors du changement de l’outil et lors du changement de vitesse de rotation

Guide intégral de sécurité de 2x550mm hauteur 154mm

2 sorties d’aspiration dont une dans la table. Rallonges de tables sur tous les modèles.

Panneau de contrôle sur potence à hauteur des yeux

Longueur de table

1100 mm

Largeur de table

900 mm

Hauteur de travail

850 mm

Diamètre arbre

50, cône morse MK5

Longueur utile de l'arbre

160 mm

Course de l'arbre

200 mm

Inclinaison de l'arbre

45° vers l'arrière

Montée de l'arbre

Manuelle

Dimensions des ronds de poeles

75/110/160/210/260/310/360mm

Dim. max de l'outil dans la table

350 x 60 mm

Diam. max de l'outil dans le carter

275 mm

Rallonge de table à droite (L x l) en tôle

500 x 320 mm

Rallonge de table à gauche  (L x l) en tôle

500 x 320 mm

Puissance moteur à 2 vitesses 400V/50Hz

.5,5 Kw  6 / 7.5CV

Vitesse de rotation t/min

3000/4000/5000/6000/8000/10000

Rotation gauche/droite

oui

Démarrage étoile/triangle

Automatique

Diam. buse d'aspiration

2 x 120 mm

Encombrement (L x l x h)

2500 x 1350 x 1000 mm

Poids

500 kg

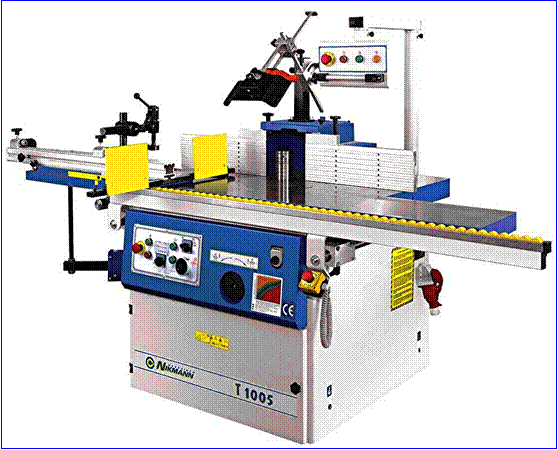

Toupie tenonneuse lourde  TOT1005-2500EL

· Table en fonte rectifiée

· Arbre interchangeable avec cône morse MK5, monté sur des roulements de précision

· 6 vitesses de rotation

· Rotation gauche / droite

· Commande électrique et manuelle de la montée de l’arbre

· Frein électronique pour un arrêt électrodynamique

· Démarrage étoile / triangle automatique

· Blocage du démarrage de la machine lors du changement de l’outil

· Guide de sécurité à barrettes avec 2 joues de 550 mm, hauteur 154 mm

· 2 sorties d’aspiration

· Rallonges de table

· Panneau de contrôle sur potence à hauteur des yeux

T120 Données Techniques



Tension

400 V triphasé

Poids TS

560 kg

Toupie



Puissance moteur

7,5 pk/cv (option 10 pk/cv)

Dimensions table

1200 x 705 mm

Hauteur de la table

930 mm

Diamètre arbre interchangeable

30 / 40 / 50 mm 1" 1/4

Longueur de l'arbre

180 mm

Course de l'arbre

205 mm

R.p.m.

3000/4500/6000/7000

Dia max et hauteur ouverture table

320 x 95 mm

Caractéristiques techniques

Moteur tri 400 V

5,5 kW - S1 - 100%

6 Vitesses

3000/4000/5000/6000/8000/10000 t/m

Arbre inclinable

90° à 45°

Diamètre de l’arbre

30 mm

Type d’arbre

Interchangeable MT4

Bol de table

260 mm

Table

1000 x 650 mm

Hauteur de table

900 mm

Chariot à tenonner

1150 x 350 mm

Buse d’aspiration

120 mm

Poids

560 kg
