Tours à bois Copieurs LUREM, JET, LEMAN, RECORD, WIVA, WOODFAST

Avec les tours WIVAMAC vous entrez dans la catégorie des tours professionnels.

· Poupée fixe pivotante et mobile, fabriquée en acier de 6 mm d´épaisseur et usinée en-dessous.

· Broche dotée d’une poulie installée entre 2 roulements et entraînée par courroie Multi-V.

· Les machines triphasées peuvent être équipées d´un variateur de fréquence pour un réglage

progressif de la vitesse.

· Support d’outils et poupée mobile pourvus d´un système de serrage par excentrique.

· Volant en aluminium placé sur l´extrémité de l´axe principal, permet le freinage ou le contrôle de la pièce.

· Moteur de fabrication européenne.

· Diviseur 24 positions en standard .

· Piétement lourd en forme «A» (option pour DB800/801/802).

Petit tour à bois très robuste, fabriqué en fonte grise.

Livré avec

· Porte-outils 200 mm

· Pointe d’entraînement CM2

· Contre-pointe tournante CM2

· Plateau 145 mm

· En option : rallonge de banc de 650 mm

Version normale

Version ED

Description

Piètement, banc, poupée fixe et poupée mobile en fonte d’acier.
Puissant moteur asynchrone de 1100 W, silencieux et endurant, placé à l’arrière de la tête pour qu’il ne gêne pas lors du tournage de grands diamètres.
Changement de vitesse automatique, par palier, sans besoin de toucher à la courroie.
Support d’outil de 300 mm en fonte d’acier, à bras articulé et à serrage rapide.
Poupée mobile en fonte d’acier positionnable sur le banc par serrage excentrique.
La machine est livrée avec piétement, support d'outil, plateau de 150 mm, pointe à griffes, contre-pointe tournante, accessoires de service, notice d'utilisation.

LEMAN TAB 85
Entre-pointes	850 mm
Hauteur de pointes	155 mm
Broche	M 33 x 3,5
Cône de la broche	CM2
Cône poupée mobile	CM2
Vitesse t/min	Variateur 500 à 2000
Moteur mono 230 V	0,6 cv
Poids	81 kg

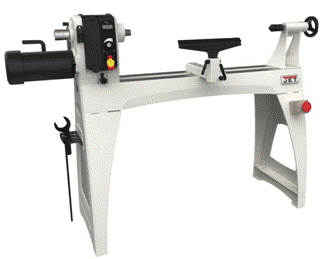

JET JWL 1442
Entre-pointes	1065 mm
Hauteur de pointes	180 mm
Broche	1’’ / M 33
Cône de la broche	CM2
Cône poupée mobile	CM2
Vitesse t/min	Variateur 370 à 2500
Moteur mono 230 V	1,8 cv (S6)
Poids	165 kg

WIVA	DB 800	DB 801 vario	DB 1000	DB 1000 vario
Entre-pointes	750 mm	750 mm	900 mm	750 mm
Hauteur de pointes	250 mm	250 mm	250 mm	250 mm
Broche	M 33 x 3,5	M 33 x 3,5	M 33 x 3,5	M 33 x 3,5
Cône de la broche	CM2	CM2	CM2	CM2
Cône poupée mobile	CM2	CM2	CM2	CM2
Vitesse t/min	400-800 1500-2500	Vario HZ 180 à 2400	400-800 1500-2500	Vario HZ 120 à 3000
Moteur	1 cv - triphasé	1 cv - mono	1 cv - tri	1 cv - mono
Poids	83 kg	83 kg	155 kg	155 kg

WIVA

DB 800 DB 801 vario

WIVA

DB 1000 DB 1000 vario

· Banc et socle en fonte grise pour une grande rigidité

· Poupée fixe en fonte grise réglable sur tout le bâti du tour et pivotant sur 360°

· Canon de contre-pointe alésé à 9 mm.

· Support d’outils à serrage rapide.

Electro-Dendre 7870 LENS (B) Tél: 065/22 90 02 Fax: 065/22 79 62 E-mail : electro-dendre@skynet.be

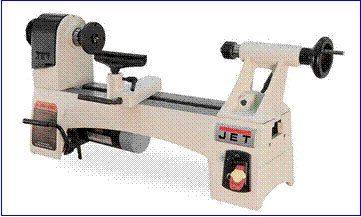

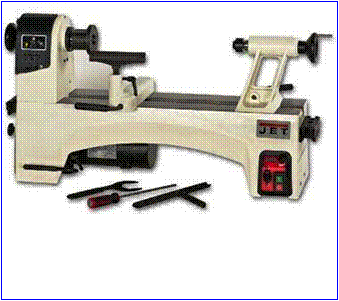

JET JWL 1220
Entre-pointes	510 mm
Diamètre tournage maxi	180 mm
Broche	1’’ / M 33
Cône de la broche	CM2
Cône poupée mobile	CM2
Vitesse t/min	400, 700, 1000, 1500, 2200, 3300
Moteur mono 230 V	1 cv (S6)
Poids	45 kg

L’exécution standard comprend : éclairage, support d’outils 150 et 250 mm,

contre-pointe, plateau de 75 mm, adaptateur M 33 x 3,5 accessoires de service

En option : rallonge de banc de 710 mm

En option

· Rallonge de banc de 500 mm

· Version ED avec Levier de changement de vitesse

en position verticale à 2500 t/min

WOODFAST M 305
Distance entre-pointes	406 mm
Entre-pointes avec allonge de banc	1050 mm
Hauteur de pointes	152 mm
Nez de broche	M 33 x 3,5
Alésage de la broche	9,5 mm
Cône de la broche	CM2
Cône poupée mobile	CM2
Alésage poupée mobile	9,5 mm
Moteur	230 V mono 0,5 cv
Vitesses (t/min)	360 - 670 - 1020 - 1510 - 2230 - 3250
Poids	40 kg
Longueur totale	940 mm
Longueur totale avec allonge de banc	1590 mm
Option : rallonge de banc

Promotion

Cliquez ici

Formation

Cliquez ici

Version normale

Levier de changement de vitesse en position horizontale à 2500 t/min

Version ED

Levier de changement de vitesse en position verticale à 2500 t/min

Facilite le travail du tourneur tant en fonction copieur qu’en utilisation normale.

Copieurs pour tours à bois

Tour à bois avec copieur CL 1200

Bâti en mécano-soudé de forte épaisseur,

barres de glissement chromées de diamètre 50,

dispositif de copiage à entraînement par chaine,

éventail de grande largeur assurant un parfait appui des gouges lors du tournage manuel.

Livré de série avec

· Copieur et déflecteur de copeaux

· Lunette mobile avec bédane pour copiage cylindrique

· Mandrin de perçage de 16 mm

· Contre-pointe de 16 mm

· Contre-pointe mobile de 20 et de 40 mm

· Griffe d’entraînement de 40 mm

· Mandrin à gobelet de 40 mm

· Plateau diamètre 200 mm

· Plateau diviseur

· Dispositif de fixation d’outillage pour l’usinage des cannelures

Caractéristiques
Tour	Entre-pointes	1200 mm
	Hauteur de pointes	215 mm
	Diamètre maxi au-dessus du banc	450 mm
Broche	Nez de broche	M33 x 3,5
Broche	Cône de la broche	CM2
Poupée mobile	Course de la broche	140 mm
Poupée mobile	Cône de la broche	CM2
Entraînement de la broche	Moteur	1,5 cv tri 400 V
	Vitesses	500 - 1000 - 2000 - 2080 t/min
	Changement de vitesse	Poulies étagées et courroie
Divers	Dimensions	2105 x 1225 x 1000 mm
Divers	Poids	395 kg
Copieur	Profondeur de copiage maxi	60 mm
Copieur	Longueur de copiage maxi	1200 mm
Pièce à copier	Diamètre maxi	150 mm
Pièce à copier	Longeur maxi	1200 mm
Options	Copieur semi-automatique
Options	Variateur de vitesse

Banc en fonte grise pour une rigidité et une solidité à toute épreuve. Poupée fixe et contre-poupée en fonte grise garantissent des années de travail sans problèmes.

Canon de contre-pointe alésé à 9 mm. Support d’outils à serrage rapide.

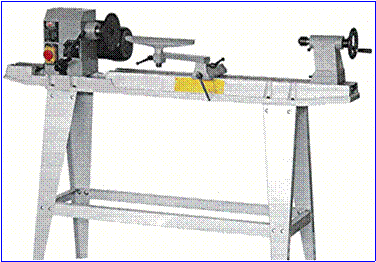

LEMAN TAB 110
Entre-pointes	1100 mm
Hauteur de pointes	200 mm
Broche	M 33 x 3,5
Cône de la broche	CM2 + perçage 9,5 mm
Cône poupée mobile	CM2 + perçage 9,5 mm
Vitesse t/min	Variateur 500 à 2000
Pivotement poupée fixe	0°- 60°- 90°- 120°- 180°
Moteur mono 230 V	1100 W - 1,5 cv
Poids	130 kg
Encombrement	1700 x 420 x 1180 mm
