Machine révolutionnaire, la MULTI TOUPIE est dotée d’une table en fonte supportant tout l’équipement de fraisage/toupillage ainsi qu’un chariot avec son guide d’angle. Le groupe moteur/arbre porte-outils est réglable en hauteur, en profondeur et en inclinaison. L’arbre de toupie à changement rapide avec blocage de sécurité peut être remplacé par un arbre à pince de serrage pour l’utilisation de fraises de défonceuse. Une table mobile additionnelle peut être placée transversalement sur le chariot assurant ainsi un double mouvement croisé X/Y. Caractéristiques: Table: en fonte, longueur 900 mm, largeur 750mm. Arbre de toupie: 30 mm. Arbre de fraiseuse: pour pinces de 6 à 20mm. Inclinaison : - 45° à + 225°. Vitesses : 3000 - 6000 - 9000 - 14000 tr/min. Déplacement horizontal de l’arbre : 350 mm. Déplacement vertical de l’arbre : 500 mm. Course du chariot : 1080 mm. Moteur : triphasé 4 cv (disponible aussi en mono 230 V) Poids : 320 kg. |
|
Multi toupie MORETENS à arbre interchangeable et inclinable sur 270° |
|
Défonçage, mortaisage, moulurage, tenonnage et toupillage au guide, au guide à l’arbre, au chariot, sur table X/Y. Fraisage avec pilote. . . |
|
FABRICATION SUEDOISE |
|
Exemple de réalisation |
|
En démonstration |
|
|
|
Raboteuse dégauchisseuse MORETENS H 410 |
|
FABRICATION SUEDOISE |
|
Raboteuse de 410 mm |
|
Le meilleur rapport prix - qualité |
|
Scie à format MORETENS PS 315 |
|
En démonstration |
|
En démonstration |
|
FABRICATION SUEDOISE |
|
Rabotage 4 faces |
largeur maxi 260 mm, hauteur 12 à 80 mm. |
|
Rabotage 2 faces |
largeur maxi 300 mm, hauteur 12 à 230 mm. |
|
Rabotage 1 face |
largeur maxi 410 mm, hauteur 12 à 230 mm. |
|
Arbre supérieur |
6000 t/min - diam. 72 mm - larg. 410 mm - profondeur de profil maxi 15 mm - profondeur de coupe maxi 10 mm. |
|
Arbre inférieur |
6000 t/mn - diam. 72 mm - larg. 300 mm - profondeur de profil maxi 10 mm - profondeur de coupe maxi 4 mm. |
|
Toupies verticales |
diamètre arbre 30 mm - diamètre outil maxi 140 mm - 6000 t/mn - hauteur de coupe maxi 100 mm - profondeur de coupe maxi 30 mm. |
|

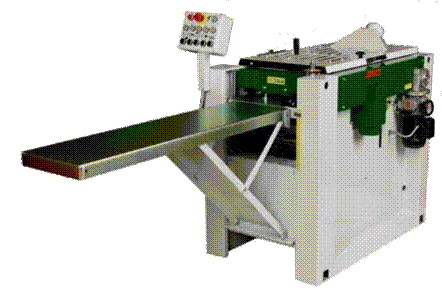

Machine de petite taille, la |
|
moulurière PH260 de |
|
Moretens rabote et moulure |
|
les 4 faces en une seule |
|
passe avec un excellent fini. |
|
Elle est constituée de : |
|
2 toupies verticales à arbre |
|
de 30 mm permettant d’utiliser |
|
une vaste gamme d’outils |
|
de fraisage peu onéreux |
|
2 arbres horizontaux, |
|
un inférieur et un supérieur |
|
pouvant porter 2 ou 4 |
|
couteaux de raboteuse. |
|
En mode 2 couteaux, |
|
les rainures d’arbre libres |
|
peuvent recevoir des fers à |
|
moulurer. Cette disposition |
|
permet le rabotage |
|
et le moulurage simultané. |
|
Un système d’avance des bois |
|
par 5 rouleaux entraîneurs |
|
commandés par variateur à |
|
engrenages planétaires et |
|
moteur séparé. |
|
Vitesse d’avance 2 à 12 m/min. |
|
Système électrique : |
|
5 moteurs, 10kW |
|
Poids : 370 kg. |
|
Dégauchisseuse |
Longueur des tables |
1400 mm |
|
Largeur utile |
310 mm |
|
|
Raboteuse |
Longueur de la table |
630 mm |
|
Largeur utile |
410 mm |
|
|
Hauteur de rabotage |
270 mm |
|
|
Porte-outils |
Diamètre de l’arbre |
72 mm |
|
Vitesse de l’arbre |
5600 t/min |
|
|
Arbre à 4 couteaux |
410 x 20 x 3 mm |
|
|
Motorisation |
Moteur triphasé 4 cv |
|
|
Ou moteur mono 3 cv |
||
|

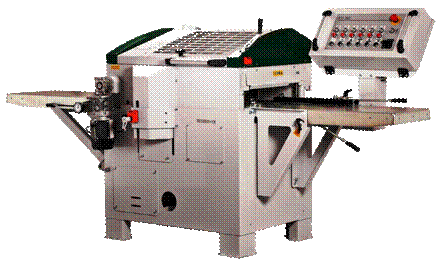

Raboteuse moulurière 4 faces MORETENS PH 260 |
|
De conception originale, la raboteuse dégauchisseuse |
|
MORETENS ne nécessite ni l’arrêt de la machine, |
|
ni la moindre manipulation pour passer de raboteuse à |
|
dégauchisseuse, y compris pour le système d’aspiration. |
|
Scie à format professionnelle de haute précision. |
|
Table lourde en fonte d’acier supportant : |
|
l’ensemble porte-lame / moteur ainsi que |
|
le chariot lourd de précision sur billes et pistes |
|
en acier |
|
Robuste bâti en mécano-soudé. |
|
Construction très rigide assurant précision et stabilité. |
|
Fabrication suédoise. |
|
Table |
750 x 900 mm |
|
Largeur du chariot |
350 mm |
|
Course du chariot |
1250 mm |
|
Lame |
315 mm |
|
Vitesse de rotation |
4400 t/min |
|
Inclinaison |
90 à 45 degrés |
|
Avec moteur triphasé 4 cv |
|
|
Ou moteur mono 3 cv |
|
|
Options |
|
Extension de chariot 500 x 350 mm |
|
Extension de table 500 x 150 mm |
|
Dispositif de serrage pour chariot |
|
Protection SUVA |
|
Moretens produit des machines de conception originale, |
|
innovatrice et très professionnelle. |
|
Une table en fonte est la pièce maîtresse de la machine, |
|
elle porte l’ensemble de ses éléments mécaniques, |
|
le bâti lourd en mécano-soudé sert uniquement de piètement |
|
