Zone de Texte: Gabarits pour queues d’aronde, droites et tourillons       128

L’exécution de queues d’aronde, une des plus anciennes techniques d’assemblage, nécessitait beaucoup d’expérience et requerrait beaucoup de soins.

Les systèmes d’assemblage FESTOOL vous aideront à réaliser vos queues d’aronde, vos queues droites et vos tourillons avec rapidité et simplicité.

· Unité de base VS 600- 488876

             Largeur de travail maxi : 650 mm

             Epaisseur maxi  6 à 30 mm

             Accueille 7 types de gabarits

L’unité de base FESTOOL VS 600 peut être équipée de 7 gabarits différents

Gabarit

Genre

Pour bois

Bague

de copiage

annelée

Fraise HSS

Fraise HM

VS 600 SZ 14

488877

Queues d’aronde masquées 14 mm

14 à 20 mm

17 mm

490991

490992

VS 600 SZ 20  488878

Queues d’aronde masquées 20 mm

21 à 28 mm

24 mm

490995

490996

Kit VS 600 SZO 14 491152

Queues d’aronde ouvertes 14 mm

10 à 14 mm

17 mm

- - -

491164

Kit VS 600 SZO 20 491153

Queues d’aronde ouvertes 20 mm

14 à 25 mm

24 mm

- - -

491165

VS 600 DS 32

488881

Tourillons

Au pas de

32 mm

13,8 mm

- - -

4 à 10 mm

VS 600 FZ 6 488879

Queues droites 6 mm

6 à 10 mm

8,5 mm

490944

490978

VS 600 FZ 10 488880

Queues droites 10 mm

10 à 20 mm

13,8 mm

490946

490980

Fraise pour queues d’aronde

Fraise hélicoïdale

pour queues droites

Fraise à coupe droite

pour queues droites

Fraise HM

pour tourillons

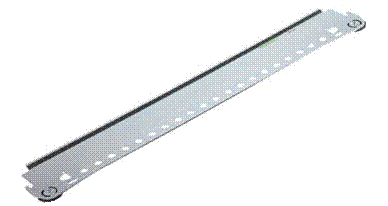

Gabarit pour tourillons

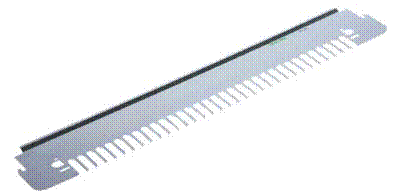

Gabarit pour queues droites

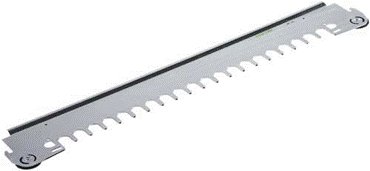

Gabarit pour queues d’aronde masquées

Gabarits pour queues d’aronde ouvertes

FESTOOL

Systèmes d’assemblage TREND

CDJ 300 et CDJ 600

Les unités de base TREND peuvent être équipées de 6 autres Gabarits

Gabarit

pour CDJ 300

Gabarit

pour CDJ 600

Genre

Pour bois

Fraise HM

CDJ 300/01

SDJ 600/01

Queues d’aronde masquées 6,35 mm

8 à 12 mm

C 154

CDJ 300/05

CDJ 600/05

Queues d’aronde ouvertes 12,7 mm

8 à 17 mm

Queues aronde  : C178

Cylindrique : CO12A

- - -

CDJ 600/06

Queues d’aronde ouvertes 19 mm

17 à 25 mm

 Queues aronde : C179

Cylindrique : CO21

CDJ 300/04

CDJ 600/04

Tourillons

Au pas de 32 mm

bois =< 25 mm

Diamètre : 3 à 10 mm

CDJ 300/03

CDJ 600/03

Queues droites 8 mm

8 à 15 mm

CO 12 A

CDJ 300/02

CDJ 600/02

Queues droites 12,7 mm

8 à 20 mm

CO 21 A

Les systèmes d’assemblage TREND permettent de réaliser aisément et rapidement, les queues d’aronde masquées ou ouvertes, les queues droites et les tourillons.

Ces appareils sont proposés en deux versions de base comprenant l’unité de base avec gabarit, fraise CO41 et bague de copiage GB158.

· Système CDJ 300

      Largeur maxi 300 mm,

      Queues d’aronde masquées de 12,7 mm

      pour bois de 12 à 25 mm

· Système CDJ 600

      Largeur maxi 600 mm,

      Queues d’aronde masquées de 12,7 mm

      pour bois de 12 à 25 mm

Gabarit pour queues

d’aronde masquées

Gabarit pour queues d’aronde ouvertes

Gabarit pour tourillons

Gabarit pour

queues droites

TREND

TREND

TREND

TREND

FESTOOL

FESTOOL

FESTOOL

CDJ300

CDJ600
