Zone de Texte: Toupies                                                                                    030



Zone de Texte:  Multi toupie MORETENS
à arbre interchangeable et inclinable sur 270°
Zone de Texte: FABRICATION SUEDOISE

En démonstration

Zone de Texte: Toupie tenonneuse                     TOU030


Bâti robuste en acier mécano soudé.
Puissant moteur asynchrone de 2800 W.
4 vitesses de rotation

Indication de la vitesse par voyant lumineux.

Table de toupillage en fonte d'acier.
Capot de toupie avec buse aspiration Ø 100.

presseurs horizontal et vertical à galets.

Diamètre maxi de l'outil dans le capot : 200 mm.
Guide de toupillage en profilé alu hauteur 110 mm.
Arbre diamètre 30mm,  hauteur 100 mm.
Chariot de tenonnage sur roulement, course 810 mm.
Toupie fournie avec

presseur à excentrique, guide d'angle, règle extensible jusqu'à 1500 mm, butée de longueur à réglage micro.

Table de chariotage facilement escamotable.

Caractéristiques

Puissance moteur 230 V  mono : 2800 W
Encombrement : 1900 x 1200 x 1250 mm
Vitesse de rotation de l'arbre : 1800-3000-6000-9000 T/min
Diamètre de l'arbre : 30 x 100 mm, course 100 mm, vis M14
Ø maxi de de l’outil dans la table : 180 mm
Profondeur du puits : 100 mm
Sortie d'aspiration : Ø 100 mm
Dimensions de la table (L xP) : 480 x 690 mm
Hauteur du travail : 900 mm
Table de chariotage (L xP) : 500 x 480 mm
Longueur du rail : 1250 mm
Course du chariot : 810 mm
Guide d'angle : de -45° à +45°
Poids : 173 kg

Zone de Texte: Equipement standard
Machine livrée avec presseurs,         table et règle de tenonnage,	 guide d'angle et règle extensible,        bagues de remplissage et réglage,  rondelles de table,                                      clés et notice de service.

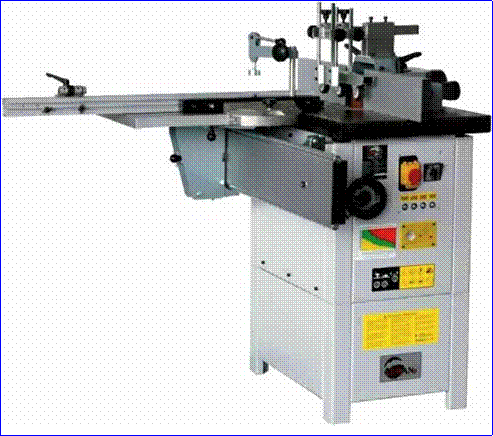

Zone de Texte: Toupie tenonneuse             HOLZPROFI   T 1004 ED

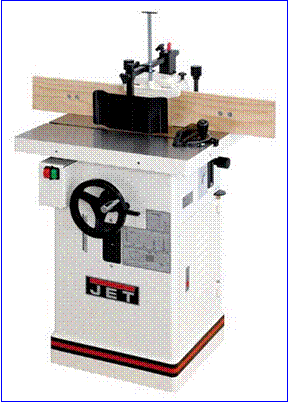

Zone de Texte: Toupie  JET    JWS-34KX

Guide travail à l’arbre

Zone de Texte: Toupie  HOLZMANN   FS 160L-ED

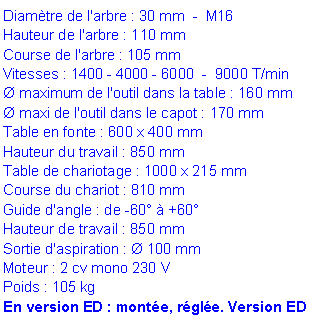

Zone de Texte: Diamètre de l'arbre : 30 mm  -  M16
Hauteur de l'arbre : 110 mm
Course de l'arbre : 105 mm
Vitesses : 1400 - 4000 - 6000  -  9000 T/min
Ø maximum de l'outil dans la table : 160 mm
Ø maxi de l'outil dans le capot : 170 mm
Table en fonte : 600 x 400 mm
Hauteur du travail : 850 mm
Table de chariotage : 1000 x 215 mm
Course du chariot : 810 mm
Guide d'angle : de -60° à +60°
Hauteur de travail : 850 mm
Sortie d'aspiration : Ø 100 mm
Moteur : 2 cv mono 230 V
Poids : 105 kg
En version ED : montée, réglée. Version ED

· Toupie compacte, table fonte

· Chariot ALU coulissant

· Compacte et polyvalente

· Etonnement performante.

· Machine aux normes CE

     En version ED

· En démonstration

· Livrée avec deuxième arbre

     porte-fraises de défonceuse.

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02       E-mail : electro-dendre@skynet.be

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

Machine révolutionnaire, la MULTI TOUPIE est dotée d’une table en fonte supportant tout l’équipement de fraisage/toupillage ainsi qu’un chariot avec son guide d’angle.

Le groupe moteur/arbre porte-outils est réglable en hauteur,

en profondeur et en inclinaison.

L’arbre de toupie à changement rapide avec blocage de sécurité peut être remplacé par un arbre à pince de serrage pour l’utilisation de fraises de défonceuse.

Une table mobile additionnelle peut être placée transversalement sur le chariot assurant ainsi un double mouvement croisé X/Y.

       Caractéristiques:

Table: en fonte, longueur 900 mm, largeur 750mm.

Arbre de toupie: 30 mm.

Arbre de fraiseuse: pour pinces de 6 à 20mm.

Inclinaison : - 45° à + 225°.

Vitesses : 3000 - 6000 - 9000 - 14000 tr/min.

Déplacement horizontal de l’arbre : 350 mm.

Déplacement vertical de l’arbre : 500 mm.

Course du chariot : 1080 mm.

Moteur : triphasé 4 cv (disponible aussi en mono 230 V)

Poids :   320 kg.

Machine ultra robuste pour tout type d’usinage.

Une seule limite: votre imagination !

Multi toupie universelle pour :

défoncer, mortaiser, moulurer, percer, poncer , tenonner, toupiller



Pour le travail

au guide, au guide à l’arbre,

au chariot, sur table X / Y,

pour le fraisage avec pilote...



Plus d’information

Cliquer ici

Autres toupies

             Multi toupie Moretens

             Toupies

             Toupie et toupie tenonneuse lourde

             Toupies-scies

Extraordinaire toupie-tenonneuse compacte

et dotée d’un équipement professionnel

Table de toupie rectifiée, en fonte grise

1000 x 500 mm

Distance bord de table / arbre de toupie

285 mm

Bol de table avec sortie d ‘aspiration

Diam. 180 mm

Profondeur du bol de table

90 mm

Guide toupie avec sortie d’aspiration

A réglage micrométrique

Diamètre outil dans le guide toupie

180 mm

Joues de sécurité à barrettes sur guide toupie

H 150 x L 350

extensible à 440 mm

Arbre de toupie

30 x 140 mm

Vitesses arbre toupie

1400 - 3500 - 6000 - 8000 t/m

Table rectifiée du chariot à tenonner

500 x 400 mm

Guide du chariot à tenonner (mm)

70 x 70 x 900, extensible à 1700

Course du chariot à tenonner

1100 mm

Moteur monophasé

3 cv

Hauteur de travail

850 mm

Poids

195 kg

Table extra large en fonte grise polie

Changement de vitesse facile

Indice d’arbre pour changement simple des outils

Guide de toupie micro réglable

Toupillage des pièces curvilignes

Tension moteur

230 V  -  1,5 kW

Vitesse T/min

1700  -  3500  -  6000  -  8000

Diamètre de l’arbre

30 mm

Bol de table

160 mm

Table

635 x 600 mm

Encombrement L x P x H

920 x 680 x 1090 mm

Poids

145 kg

Machine livrée avec

             Arbre de 30 mm

             Guide pour le travail à l’arbre

             Guide d’onglet

             Pinces de serrage 8 et 12 mm

             Protecteur sur guide toupie

             Guide de toupie micro-réglable

Accessoires en option

Set de ponçage avec 5 cylindres 25, 38, 50, 75, 100 mm

Renseignement - offre de prix
