FABRICATION SUEDOISE

Zone de Texte: Multi toupie  MORETENS                                                       092

En démonstration

Zone de Texte: RETOUR
Zone de Texte: RETOUR

Machine révolutionnaire, la MULTI TOUPIE est dotée d’une table en fonte supportant tout l’équipement de fraisage/toupillage ainsi qu’un chariot avec son guide d’angle.

Le groupe moteur/arbre porte-outils est réglable en hauteur,

en profondeur et en inclinaison.

L’arbre de toupie à changement rapide avec blocage de sécurité peut être remplacé par un arbre à pince de serrage pour l’utilisation de fraises de défonceuse ou par un arbre court pour le travail en bout d’arbre.

Une table mobile additionnelle peut être placée transversalement sur le chariot assurant ainsi un double mouvement croisé X/Y.

       Caractéristiques:

Table: en fonte, longueur 900 mm, largeur 750mm.

Arbre de toupie: 30 mm.

Arbre de fraiseuse: pour pinces de 6 à 20mm.

Inclinaison : - 45° à + 225°.

Vitesses : 3000 - 6000 - 9000 - 14000 tr/min.

Déplacement horizontal de l’arbre : 350 mm.

Déplacement vertical de l’arbre : 500 mm.

Course du chariot : 1080 mm.

Moteur : triphasé 4 cv (disponible aussi en mono 230 V)

Poids :   320 kg.

Muilti toupie universelle pour :

défoncer, mortaiser, moulurer, percer, poncer , tenonner, toupiller



Pour le travail

au guide, au guide à l’arbre,

au chariot, sur table X / Y,

pour le fraisage avec pilote...



Machine ultra robuste pour tout type d’usinage.

Une seule limite : votre imagination !



Multi toupie à arbre interchangeable et inclinable sur 270°



Travail en position inclinée

Accueil

Présentation

Produits

Formation

Spécialités

Infor-Outillage

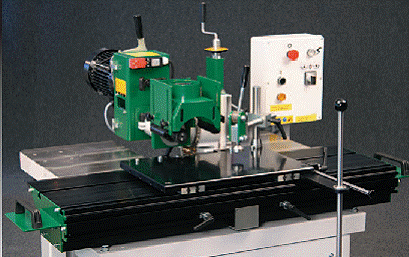

Travail en position horizontale

avec table X / Y

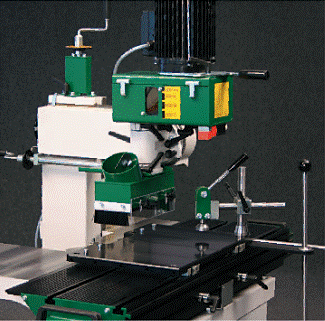

Travail en position supérieure

avec table X / Y

Electro-Dendre  7870 LENS (B)      Tél: 065/22 90 02       E-mail : electro-dendre@skynet.be

Autres toupies

Cliquer ici

Défonçage avec arbre à pince

en position supérieure

au gabarit, sur table X / Y

NB:  pour mettre en évidence le détail des photos, les dispositifs de protection n’ont pas été installés

Arasement d’onglet

avec arbre  court M 14

en position supérieure

sur table X / Y

1

2

3

3

4

5

5

· 1  Mono levier pour              déplacement  X / Y

· 2  Butée centrale  X

· 3  Butées latérales                      réglables  X

· 4 Fraise bout d’arbre 45°

· 5  Sauterelles à pousser

· 6  Sauterelles No 2

6

6

Dénomination

Code

Toupie MF30 TRI 400 V

330-000

Toupie MF30 TRI 230 V

330-230

Toupie MF 30 MONO 230 V

330-001

Options

Table Y pour table coulissante 340 x 50 mm

330-005

Arbre standard sans bagues

330-00

Arbre de toupie court M14

330-M14

Arbre porte mèches avec pince 8 mm

330-020

 Pince de 8 mm pour arbre de serrage

330-8

Pince de 12 mm pour arbre de serrage

330-12

Pince de 13 mm pour arbre de serrage

330-13

Pince de 16 mm pour arbre de serrage

330-16

Pince de 20 mm pour arbre de serrage

330-20

Protection position horizontale

330-025

Protection position supérieure

330-021

Protection position tenonnage

330-026

Rallonge de table toupie 510 x 150 mm

330-030

Rallonge de table chariot 500 x 350 mm

330-035

Presse-bois chariot

330-060

Kit roues pour le déplacement de la machine

241-045
